Doelstellingen van dit vak:
- Een MEP-plan opstarten door het linken van een bouwkundig plan als onderlegger.
- Diverse installatieplannen in 2D en 3D uitwerken.
- Elektrische symbolen correct toepassen in het uittekenen van een huisinstallatie.
- Een situatieschema tekenen op basis van een ééndraadschema, opwekkings- en afgiftetoestellen in huishoudelijke MEP-installaties op een plan weergeven.
- Kanaal- en leidingstelsels (water, lucht, gas, afvoer) in ontwerpsoftware modelleren en verbinden met de opwekkings- en afgiftetoestellen weergeven.
- Rioleringsbuizen in afschot tekenen.
- Watervoerende leidingstelsels tekenen met en zonder collectoren, leidingisolatie modelleren.
- De gebruikte MEP-symbolen weergeven in een legende.
- Modelleren, rekening houdende met de integratie van verschillende leidingen en kanalen binnen bepaalde bouwlagen en de verscheidene technische installaties binnen de technische ruimte.
- Tags, bemating en tekst gebruiken om MEP-plannen te annoteren.
(bron en lesgever: docent dhr. Thibeau Baert)

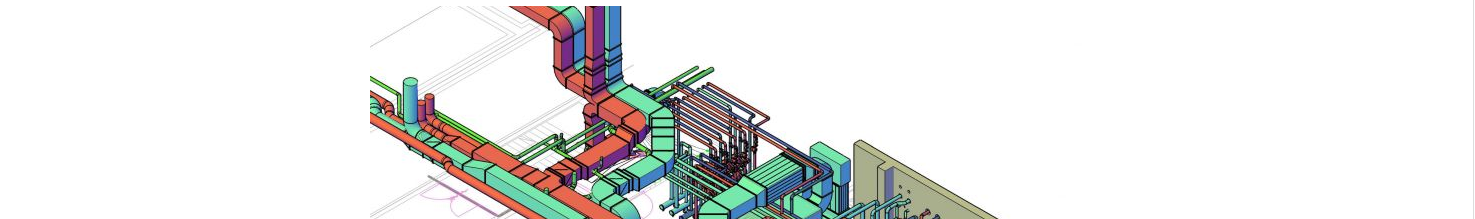

(bron foto layout: Stabicad)
De behandelde technische aspecten in
Revit / Stabicad
Verwarming:
Het verloop van de leidingen en de locaties van de warmtebron en de elementen implementeren in de bouwplannen.
Koeling:
Eigenlijk op de zelfde manier als bij verwarming, maar dan voor het koelen van de ruimtes.
De dag van vandaag spreken we over warmtepompen en minder over gas of mazout die zal verdwijnen wegens te vervuilend.
Ventilatie:
Het verloop van de luchtkanalen voor ventilatie met zijn toebehoren. Dit doen we voor pulsie (verse of recup lucht) en extractie (onzuiver lucht wegnemen) in de ruimtes.
Elektrische installaties:
In dit onderdeel gaan we niet alleen binnen de ruimtes voorzien van elektrische nutsvoorzieningen, maar indien gewenst buiten ook. Dit doen we volgens de regels van het AREI.
